新型光化学反应仪sh-ehe-B实验室设备
前言：
感谢您购置光化学反应仪。产品说明书包含仪器功能操作流程等。为了确保仪器的正常使用，在操作仪器前请仔细阅读产品说明书。
安全：
在操作、维护和仪器的所有阶段，都必须遵守以下的基本安全措施。在仪器使用时应按照说明书来操作,违规使用会造成仪器的正常工作，至使仪器损坏。
A、为了避免触电事故，仪器的输入电源线必须接地，本仪器使用的是三芯接地插头，这种插头有接地脚，如果插头无法插入座内，则应请电工安装正确的插座，不要使仪器失去接地保护作用。
B、注意使用电源：
在连接交流电源之前，要确保电压与仪器所要求的电压一致（允许±10%的偏差），并确保电源插座的额定负载不小于仪器要求。
C、注意使用电源线：
本仪器通常使用随机附带的电源线。如果电源线破损，必须更换不许修理。更换时必须用相同类型和规格的电源线代替。本仪器使用时电源线上不许放置任何物品。不要将电源线置于人员走动的地方。
D、注意仪器的安放：
本仪器应放在阴凉、通风、干燥、防尘较好的位置，为了更好的散热效果，仪器通风处，于其它物品应保持有效距离（N﹥30cm）。
光化学反应仪应用范围：
sh-ehe-B型多功能光化学反应仪，结合国内著名实验室实践合作，开发的新一代光化学反应装置，sh-ehe-B型多功能光化学反应仪主要适用于研究气相，液相，固相，流动体系在模拟紫外光，模拟可见光，特种模拟光照射下，是否负载TiO2光催化剂等条件的光化学反应，用于化学合成环境保护及生命科学等研究领域。改系统具有技术合理，结构简单，采用触摸式按键，操作便捷，运行稳定，保护人体，自由组合，灵活定做等独特优势。
光化学反应器产品特点：
1.sh-ehe-B型光化学反应仪主控电源，控制光照时间灵活控制，适合计时作业和实验使用；
2.专业稳定的模拟光源和稳定，节省空间的体积设计，特别适合空间有限的实验室配备；
3.配套装置中有多位试管磁力搅拌器反应器功能，可实现同时部分试管充气功能，多位试管磁力搅拌反应器实际应用价值性能卓越；
4.配套有多口磁力搅拌反应器功能，可以是反应过程中具有强磁力搅拌，充气，放气，密封，测量等功能
5.配套有固体反应装置，可以对固体物质进行光催化反应，提升催化速度；
6.配置有冷却水装置，进口压缩机无氟作业，确保光源长时间稳定运行，适合连续作业实验，该低温冷却水供给装置自身配备有静音外循环泵，提供冷却水循环增压，同时节约水源的浪费；
7.BL-tht型光化学反应仪专用搅拌器、是一种新型专用强磁力搅拌装置、能使样品充分均匀受光、实现多根试管同时同步进行搅拌多功能、每个试管内搅拌磁子可无极调速。
- 本机主要部件选材优良、电机选用直流大功率电机、搅拌力巨大、噪音小、磁钢选用目前磁力强的“钕、铁、蹦”水磁做转子、确保足够的犀利和扭矩、
优势特点
- 主要有多种光源装置、玻璃反应容器、全石英光源保护冷阱、专用平行。旋转反应仪、主体反应保护箱、充气量控制装置部分组成。
- 可用于测定反应动力学及反应常数、提供分析反应产物和量子率等、绿色能源的研制等。
- 全石英反应容器分为：A、B型、满足不同客户需求、（另接受非标准反应器定做）
- 高低温循环器提供光源保护冷阱降温或恒温反应、同时针对不同功率光源灵活搭配提高高效率的高低温恒温循环装置、（-20度-100度）
- 本机配置紫外滤色片装置以确保光源的优化。
- 本型号配置可根据客户实际使用情况推荐优质组合配置、也可为客户量身定做切合实际要求的光化学反应装置
配置清单
一、规格型号：sh-ehe-B
二、产品名称：光化学反应仪

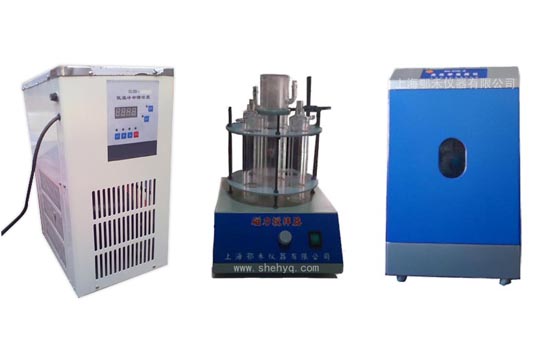

三、配置标准：1.主体反应部分包括反应暗箱、汞灯电器控制器、氙灯电器控制器、玻璃反应器皿、光源、磁力搅拌器；
2.汞灯电器控制器为控制300W、500W中压汞灯的工作条件；（可选100W、200W、1000W、1500W等规格）
3.氙灯电器控制器为控制500W、1000W氙灯的工作条件；（可选250W、350W、800W、1500W等规格）
4.全石英玻璃反应容器可以分别选用20ML、50ML、60ML等
5.全石英玻璃冷阱（冷却水底部延伸冷却循环）
6.配置sh-ehe-B型光化学反应仪专用平行反应磁力搅拌器；
7.冷却水循环装置可实现-20度-100度的精确控温。
光电参数
高压汞灯的光电参数如下:
功率W |
启动电流A |
工作电流A |
工作电压v |
有效弧长MM |
接线方式 |
100 |
1.5 |
0.4 |
145.8 |
75±10 |
单端引出 |
300 |
5.7 |
3.4 |
138.1 |
125±10 |
单端引出 |
500 |
7.1 |
5.4 |
140 |
170±10 |
单端引出 |
1000 |
17.3 |
10.4 |
143.2 |
250±10 |
单端引出 |
高压汞灯的相对强度如下：
波长nm |
250 |
313 |
365 |
400 |
510 |
620 |
720 |
现对强度% |
20 |
85 |
100 |
30 |
20 |
40 |
80 |
氙灯的光电参数如下：
氙灯的外型尺寸和光电参数
功率W |
启动电流A |
工作电流A |
工作电压V |
有效弧长MM |
接线方式 |
350 |
5．5 |
5.0 |
73.1 |
190±10 |
单线方式 |
500 |
8.3 |
6.4 |
75.6 |
190±10 |
单线方式 |
800 |
11.4 |
10.0 |
83.5 |
220±10 |
单线方式 |
1000 |
12.4 |
12.1 |
87.6 |
220±10 |
单线方式 |
汞氙灯的光电参数如下：
汞氙灯的外型尺寸和光电参数
功率W |
启动电流A |
工作电流A |
工作电压V |
有效弧长MM |
接线方式 |
300 |
6.3 |
4.1 |
220±20 |
175±10 |
单线方式 |
500 |
9.7 |
6.2 |
220±20 |
190±10 |
单线方式 |
1000 |
19.1 |
11.7 |
220±20 |
200±10 |
单线方式 |
金卤灯的光电参数如下：
金卤灯的外型尺寸和光电参数
功率W |
启动电流A |
工作电流A |
工作电压V |
有效弧长MM |
接线方式 |
250 |
4.8 |
3.0 |
80.7 |
35±10 |
单线方式 |
400 |
10.7 |
5.4 |
80.2 |
35±10 |
单线方式 |
800 |
26.73 |
10.3 |
90.9 |
45±10 |
单线方式 |
1.汞灯，氙灯开启5分钟后发光稳定，关灯后需等待5分钟后方能重新启动；
2.汞，氙灯的发光部位为石英管，手直接接触会造成污染而影响发光强度，石英
器皿外部常用干净脂肪棉沾取少量酒精擦净，清洗内部则用洗液；
3.多试管磁力搅拌器反应试管分别选用30ml，50ml，60ml等。
4.主体箱，主体箱是放置系列化学反应器光照装置的地方，具有以下特征：箱体
的尺寸为450mm*450mm*800nm约30KG
5.环境温度：0℃-35℃，相对湿度≤80%.
6.保修期:一年
